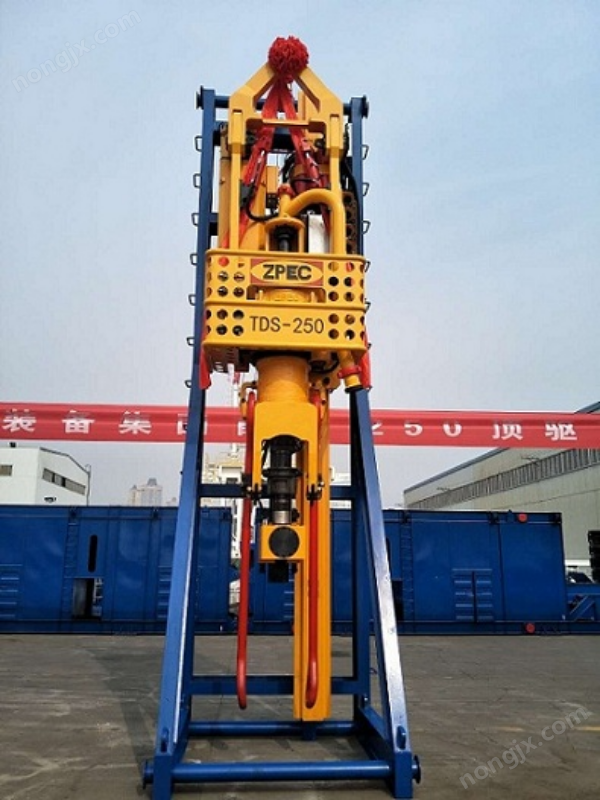

TDS-250顶驱特点
具有自主知识产权的TDS-250顶驱系统，是集机、电、液于一体的高科技产品。本顶驱系统充分考虑了用户在钻井过程中的操作要求，进行了精心设计和制造，使该产品具有工作可靠、结构新颖、性能完善、维护方便、且满足低温环境使用等优点，满足现场钻井工艺要求，是复杂地质条件下的深井、水平井钻井的重要装备。
其主要技术特点有：
● TDS-250顶驱设计采用450kW大功率交流变频电机侧后置安装，独立单电机模块，采用特殊啮合设计与变速箱高速级接口，安装拆卸快速方便。
● TDS-250顶驱采用双油缸驱动的对夹式背钳，夹持面均匀，且夹持钻具范围大，上卸扣操作简单、可靠，提高钻杆使用寿命。
● TDS-250顶驱提升机构采用短三角支撑提环与直提环组合，平衡系统集成于提环上。提环受力应变小，轴销受力无轴向分力。
● TDS-250顶驱IBOP防喷器采用双齿轮齿条执行机构，受力均匀，执行动作可靠。特殊技术处理低摩擦扭矩阀芯显著提高使用寿命。顶驱主轴、IBOP旋塞采用抗硫化氢合金钢材质设计，具备优良的抗腐蚀性能及耐久性。
● TDS-250顶驱的提升系统：正常钻井作业时，负荷通过主轴及主轴承传递到齿轮箱箱体；起下钻或下套管作业时，吊环的提升负荷通过旋转头内部的止推轴承与主轴承同时受力传递到齿轮箱。因此，承载能有效提高承力轴承的使用寿命。
● TDS-250顶驱采用独立的平衡系统，顶驱主体独立实现弹跳脱扣功能，适应国内外不同厂家175T、195T、225T、315T大钩、游车产品，悬挂游车或大钩系统方便快捷。
● TDS-250顶驱控制系统简单，可靠性高，配备数据采集借口。
● TDS-250顶驱主电机不受轴向承载，运行稳定。
● TDS-250顶驱VFD电控变频系统内部转速扭矩控制钻井系统及软扭矩识别，内嵌于顶驱控制系统，提高了复杂井况作业的安全性。
● TDS-250顶驱液压系统集成于顶驱本体，不需要现场安装和拆卸管线，降低了液压系统的被污染的机率，提高了液压系统的可靠性。
● TDS-250顶驱的整体式导向滑车与变速箱螺栓连接，能承受80000Nm以上的扭力。
型号/Model | TDS - 250型 | |
单位/Unit | 公制/Metric | 英制/British |
电动机额定功率Motor rated power | 450 kW | 610HP |
连续钻井扭矩Continuous Drilling torque（110r/min） | 40.1 kN.m | 30000 ft.lbf |
钻井扭矩 Max. drilling torque | 61.5 kN.m | 45350 ft.lbf |
卸扣扭矩 Max. breakdown torque | 80 kN.m | 59000 ft.lbf |
刹车扭矩 Braking torque | 50 kN.m | 37900 ft.lbf |
额定循环压力 Rated circulation pressure | 52 MPa | 7500 psi |
电源电压 Power voltage | 600 VAC（+5%，-10%），50 Hz，3phase | |
钻柱范围 Drill string range | 3-1/2" ～ 5-1/2" | |
外形尺寸 Overall dimension | L（长）5600 mm × W（宽）1500mm × H（高）1400mm | |
设备重量 Weight of equipment | 主体Body-11.5t,导轨Guide-7t，电控房VFD-5t | |
环境温度 Environment temp. | - 45 ℃ ～ 60℃ | |
