JP-90华源JP-90型卷盘式喷灌机

  • 公司名称:
  • 更新时间:
  • 所 在 地:
  • 生产地址:
  • 浏览次数:
  • 江苏华源灌排有限公司
  • 2021-09-10 10:23:43
  • 19

我要询价

【简单介绍】

[视频]江苏华源节水股份有限公司-2019中国农机展视频[视频]江苏华源JP110-500Y大型卷盘式喷灌机视频详解---2018国际农机展[视频]2016中国农机展—江苏华源节水股份有限公司[视频]2015中国国际农业机械展览会-江苏华源节水股份有限公司华源JP型卷盘式喷灌机  华源JP系列卷盘式喷灌机

【详细说明】

  • 江苏华源节水股份有限公司-2019中国农机展视频

    [视频]江苏华源节水股份有限公司-2019中国农机展视频

  • 江苏华源JP110-500Y大型卷盘式喷灌机视频详解---2018国际农机展

    [视频]江苏华源JP110-500Y大型卷盘式喷灌机视频详解---2018国际农机展

  • 2016中国农机展—江苏华源节水股份有限公司

    [视频]2016中国农机展—江苏华源节水股份有限公司

  • 2015中国国际农业机械展览会-江苏华源节水股份有限公司

    [视频]2015中国国际农业机械展览会-江苏华源节水股份有限公司

华源JP型卷盘式喷灌机

  华源JP系列卷盘式喷灌机,是采用技术制造而成,利用喷灌压力水驱动水涡轮旋转,经变速装置驱动绞盘旋转并牵引喷头车自动移动和喷洒的灌溉机械,它具有移动方便、操作简单、省工省时、节水效果好、喷洒均匀等优点,能有效的提供所需的水分,提高作物产量。设置中等降水量,一周可灌溉面积300亩左右。华源牌65/75/85/90TX是由水涡轮驱动的移动式卷盘设备,灌溉完全自动化而且省工省时;

  依据流体的压力产生动力,流量产生速度的原理设计制作的。使用非常方便,只要有一部牵引机械就可以完成系统的设定与操作;可以在不同规模、大小的农田里工作,从开始灌溉设定好后到结束可以不需要人去看护;安装简便,操作简单,使用安全,平均使用寿命25年。

华源JP-90型卷盘式喷灌机

华源JP90型卷盘式喷灌机技术参数

底盘型号PE管直径PE管长度**大控制带长组合喷洒均匀度系数层间速度差流量喷嘴直径入机压力使用寿命
  (mm)(m)(m)IUC(%)(Vu)(m3/h)(mm)(Mpa)(year)
90TX85-320TX853202×351≥85≤2017 - 5216 - 260.35 - 1.025
90-300TX903002×350≥85≤2017 - 6516 - 300.35 - 1.025
100-240TX1002402×290≥85≤2017 - 7016 - 300.35 - 1.025



华源JP65.JP75.JP85.JP90.JP100系列卷盘式喷灌机
        设备尺寸(mm)
底盘总长度(包括喷头车)**大轮距下的**大长度总高度总长度(不含喷头车)底盘轮距底盘轮胎/轮网离地间隙高连接点喷头轮距
65TX475017502340305015907.00-9/5.00S3004601300-2800
75TX51902010262034901500-18007.00-9/5.00S3004601300-2800
85TX54002010305037001500-180028*9-15/7.00-153005001300-2800
90TX54802110321037801600-190028*9-15/7.00-153005001300-2800

 华源JP系列单喷头卷盘式喷灌机结构特点

  JP系列卷盘式喷灌机是一种将牵引PE管缠绕在绞盘上,利用喷灌压力水驱动水涡轮旋转,经变速装置驱动绞盘旋转,并牵引喷头车自动移动和喷洒的灌溉机械,它具有移动方便、操作简单、省工省时、灌溉精度高、节水效果好、适应性强等优点。它主要由机件包括可作270°旋转的承重二轮底盘、机架、卷盘、旋转台、特种PE管、自动调速装置、水涡轮驱动装置、多功能变速箱、喷水行车头、导向装置等组成。是理想的节水型灌溉机具。供水设备配套方式分为:井用潜水电泵、柴油机喷灌泵车及电动喷灌泵车(用户选购)。

  一、水涡轮

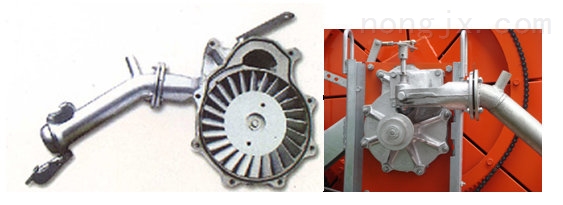

  水涡轮是整台机器的心脏部件,装配在卷盘的助流位置,是机组正常工作的动力驱动系统,同时能够进行流量调节,保证PE管回收速度均匀。

  轴流式水涡轮主要由弯头、涡壳、涡轮等部件组成。该弯头及涡壳采用压力铸铝制造,保证了流道的光滑和外形美观,其性能优良,适用范围广,驱动轴是由不锈钢制造,驱动轴轴承以机械式油封封住,不需要保养不需要润滑,流量可达13-68m3/h,转速可达200-800r/min,满足JP65、75、90、100型卷盘式喷灌机配套要求。(水涡轮具有自动调速功能,保证喷头车行走速度偏差小于20%。)

  二、多功能变速箱装置

  多功能变速箱装置是整台机组的控制系统,该系统可实现传动系统的离合、刹车、变速、快速回收、安全回收。多功能变速箱本身可实现二级变速,另外通过改变皮带轮也可实现二级变速,所以传动装置可实现四级变速。该系统结构紧凑,操作方法简单、可靠、灵活、操作手柄可以实现变速、离合、刹车。同时通过连杆系统可自动控制手柄,当喷头车回收到终点时,通过连杆控制手柄实现传动系统自动停止工作并刹车。

  三、导向装置

  导向装置其关键是导向杆,本导向杆采用自动正反向“8”字螺杆导向系统,螺纹形式采用矩形螺纹,正反向螺纹结合处采用圆滑过度。它能有效的保证换向的可靠性,可保证PE管安全、有序的排列在卷盘上,并且导向行走均匀、无卡滞的现象。

  四、转盘

  采用汽车专用转盘,在不移动机具的情况下,拔开转盘定位销,转动卷盘,在270度范围内可自由选择喷洒方向。

  在确定喷洒方向后,将定位销插入定位孔,固定转盘。

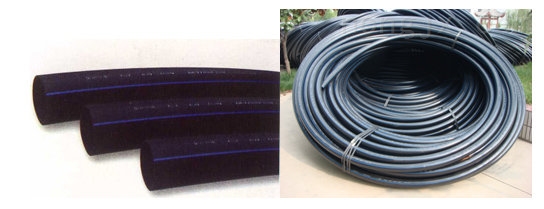

  五、PE输水管

  卷盘式喷灌机使用的PE管是特制的聚乙烯材料,它的质量好坏直接影响喷灌机的使用寿命。机组使用的PE输水管各项技术指标均达到水平,经测试,其爆破压力大于2.0mpa,抗拉强度大于16.5mpa,断裂伸长率大于400%,磨耗小于20mg。又经全国不同气候条件的耐久性实验,其使用寿命预计可达15年,完够满足卷盘式喷灌机的使用要求。

  六、自动调速装置

  该装置通过一整套的连杆机构,调整水涡轮隔舌的开启度,实现水涡轮的无级变速,保证PE管缠绕在卷盘上各层之间保持恒速,从而保证喷头车回收时保持匀速,实现机具的均匀喷洒。

  七、喷头车

  离地面高度可达1.5米,也可根据高杆作物的实际高度定制,不会破坏成长中的农作物,轮距可在1.3-2.5米范围任意调节。

  八、联合对称轮式喷头车

  大型轮辋可以**大程度的保护农作物,即便在密集的草本作物种植田块中作业,轮距可以根据现有的农作物行距进行非限定性的调节。充足的高度调整范围以及稳定的性能,都是这类喷头车的优势。当供水压力很低时,可以使用两个喷头来调整灌溉质量。

  九、联合对称滑撬式喷头车

  无论在斜坡或在松软地土壤上工作,滑撬在整个的动作中提高的移动稳定性。

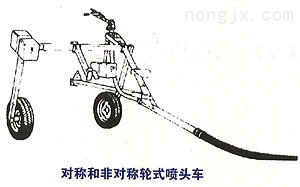

  十、对称和非对称轮式喷头车

  对称和非对称轮车的变换,是为了防止PE管在放、收过程中对农作物的损害。可装配在所有拖拉机型上的一种通用型的拉杆,适用于不对称喷头车的拉拖。
