流量Q：~ 800m³/h 扬程H：~ 800m 设计压力P：~ 10.0MPa 设计温度T：~ 80℃~ +150℃

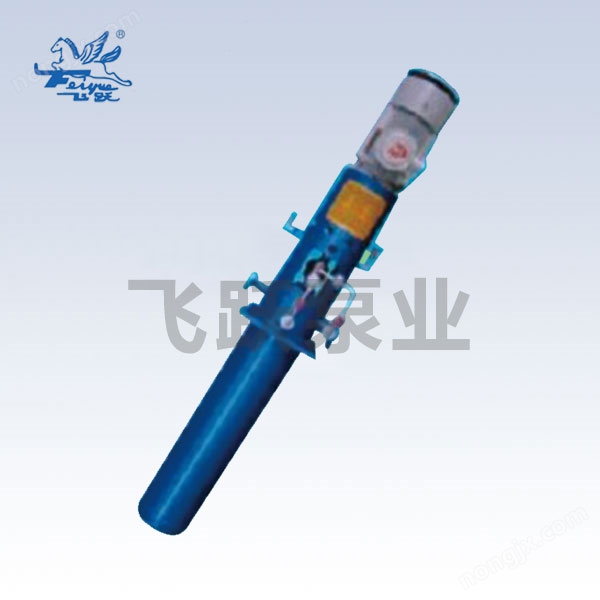

TD立式筒袋泵为多级、径向剖分式结构。叶轮的型式为单吸式结构，节段式导叶，单级壳体。为提高泵的抗汽蚀性能，首级叶轮采用吸入式叶轮。
轴向力由平衡盘装置平衡，残余轴向力由配对的角接触球轴承承受。
外壳承受入口压力，外壳的长度以及泵的安装深度取决于装置汽蚀余量的要求，同时泵也可以作为多级液下泵和槽罐泵以及多级管道泵使用。作为多级液下泵使用时，泵可以安装在介质池中，此时不需要安装外壳。而作为多级管道泵使用时，即可以采用标准结构的水平进出，也可以去掉外壳在泵的下部直接安装吸入法兰与管线连接。
从电机端看，泵的转向为逆时针转动。
轴承箱体的大储油室内带有独立的内循环自动润滑系统，并可以根据输送介质的温度状况配置润滑油冷却系统。在进行机械密封或平衡部件的维修过程中，可从泵整体拆下轴承部件而不必单独拆卸轴承，电机和电机支架也不用拆卸，简化维修过程。
当泵的插入深度达到一定的深度时，泵轴带有中间支承，但整体无接点，刚性设计。
集装式机械密封可以设计成单独面型式和串联型式。也可以根据介质量状况和业主的需求采用于气密封。
