湖南压缩空气流量计 压力变送器 温度传感器

返回列表页
参  考  价面议
具体成交价以合同协议为准

产品型号HLZLUB-DN50

品       牌

厂商性质经销商

所  在  地青岛市

温馨提醒:请消费者做好对国际包裹的自身防疫措施,点我了解详情。。。

更新时间:2022-06-15 08:56:01浏览次数:63次

联系我时,请告知来自 农机网

经营模式:经销商

商铺产品:2条

所在地区:山东青岛市

联系人:高经理 (销售经理)

产品简介
品牌 其他品牌 产品类型 全新
加工定制 生产类型 国产
品牌 浩临

湖南压缩空气流量计 压力变送器 温度传感器
涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。

详细介绍

湖南压缩空气流量计 压力变送器 温度传感器

智能HLZLUB涡街流量计原理

在流体中设置三角柱型旋涡发生体,则从旋涡发生体两侧交替地产生有规则的旋涡,这种旋涡称为卡门旋涡,如图所示,旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质平均流速为 ,旋涡发生体迎流面宽度为d,表体通径为D,即可得到以下关系式:

f=SrU1/d=SrU/md
式中U1--旋涡发生体两侧平均流速,m/s
Sr
--斯特劳哈尔数;
m
--旋涡发生体两侧弓形面积与管道横截面面积之比.

管道内体积流量qv
qv=
πD2U/4=πD2mdf/4Sr
K=f/qv=[
πD2md/4Sr]-1
式中 K--流量计的仪表系数,脉冲数/m3P/m3)。
K
除与旋涡发生体、管道的几何尺寸有关外,还与斯特劳哈尔数有关。斯特劳哈尔数为无量纲参数,它与旋涡发生体形状及雷诺数有关,图2所示为圆柱状旋涡发生体的斯特劳哈尔数与管道雷诺数的关系图。由图可见,在ReD=2×1047×106范围内,Sr可视为常数,这是仪表正常工作范围。当测量气体流量时,VSF的流量计算式为

式中 qVnqV--分别为标准状态下(0oC20oC101.325kPa)和工况下的体积流量,m3/h
Pn
P--分别为标准状态下和工况下的压力,Pa
Tn
T--分别为标准状态下和工况下的热力学温度,K
Zn
Z--分别为标准状态下和工况下气体压缩系数。
由上式可见,VSF输出的脉冲频率信号不受流体物性和组分变化的影响,即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关。但是作为流量计在物料平衡及能源计量中需检测质量流量,这时流量计的输出信号应同时监测体积流量和流体密度,流体物性和组分对流量计量还是有直接影响的。

湖南压缩空气流量计 压力变送器 温度传感器

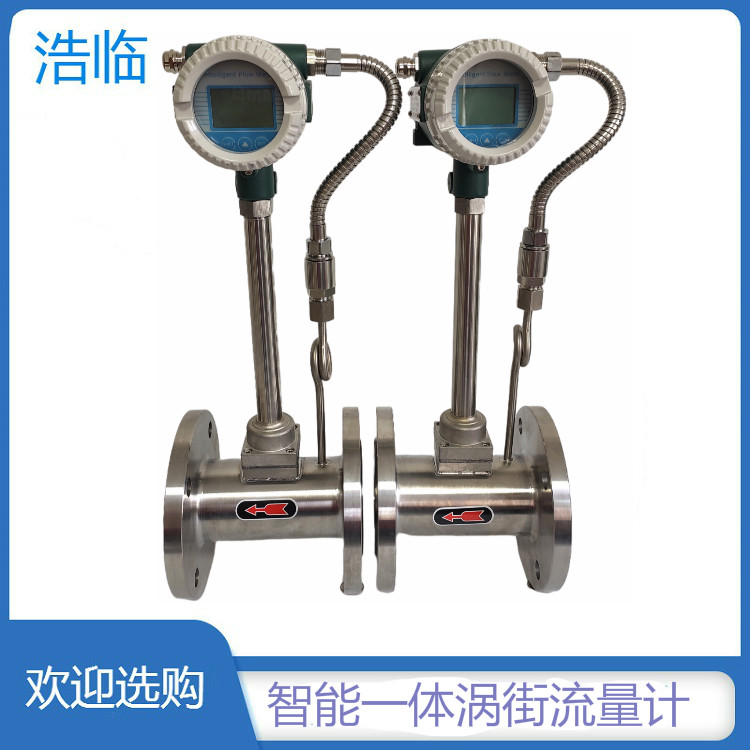

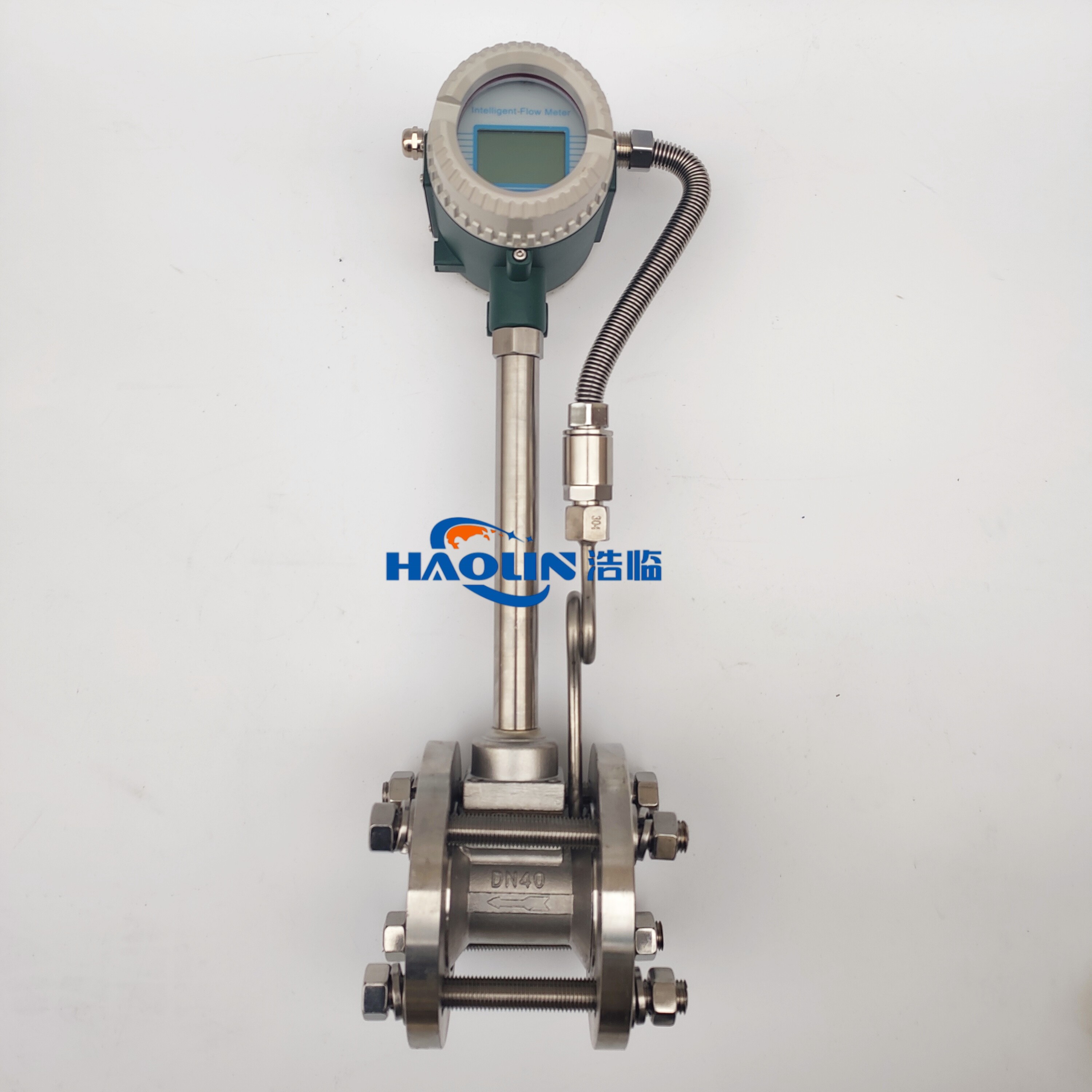

LUB涡街流量计便是依据卡门旋涡原理进行封闭管道流体流量测量的新型流量计。因其具有良好的介质适应能力,无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量,配备温度、压力传感器可测量标况体积流量和质量流量,是节流式流量计的理想替代产品。

为了使用方便,电池供电的本地显示型LUGB涡街流量计采用微功耗高新技术,采用锂电池供电可不间断运行一年以上,节省了电缆和显示仪表的采购安装费用,可就地显示瞬时流量、累积流量等。温度补偿一体型LUGB涡街流量计还带有温度传感器,可以直接测量出饱和蒸汽的温度并计算出压力,从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度、压力传感器,用于气体流量测量可直接测量出气体介质的温度和压力,从而显示气体的标况体积流量。
