不锈钢阀门产品特征
不锈钢球阀公称压力：2.5MPa
不锈钢球阀适用稳定范围：-20～232℃～350℃
不锈钢球阀适用介质：水、油、气及某些腐蚀性液体（W。O。G）
不锈钢球阀螺纹类型:G.NPT.BSPT.BSP.DIN259/2999
不锈钢阀门产品特征
不锈钢球阀公称压力：2.5MPa
不锈钢球阀适用稳定范围：-20～232℃～350℃
不锈钢球阀适用介质：水、油、气及某些腐蚀性液体（W。O。G）
不锈钢球阀螺纹类型:G.NPT.BSPT.BSP.DIN259/2999
主要零件材料
零件名称 | 材质 |
阀体 | 不锈钢CF8M/CF8 |
阀盖 | 不锈钢CF8M/CF8 |
球 | 不锈钢CF8M/CF8 |
球垫 | 聚四氟乙烯PTEE |
阀杆 | 不锈钢CF8M/CF8 |
填料 | 聚四氟乙烯PTEE |
中口 | 聚四氟乙烯PTEE |
大薄片 | 聚四氟乙烯PTEE |
压紧螺母 | 不锈钢CF8M/CF8 |
手柄 | 不锈钢CF8M/CF8 |
流向指示牌 | ALUMINUM |
华司 | 不锈钢CF8 |
螺帽 | 不锈钢CF8 |
锁定装置 | 不锈钢CF8 |
皮套 | 塑料 |
盲盖 | 不锈钢CF8M/CF8 |

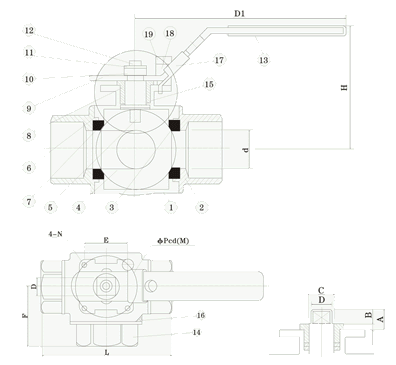

L型主要尺寸
SIZE | d | L | H | D1 | B | W1 | W2 | h |
1/2" | 12.7 | 64 | 53 | 97 | 32.0 | 22.4 | 35.0 | 10-24UNC |
3/4" | 16.0 | 76 | 63 | 126 | 38.0 | 22.4 | 35.0 | 10-24UNC |
1" | 20.0 | 87 | 66 | 126 | 43.5 | 22.4 | 35.0 | 10-24UNC |
1/4" | 25.0 | 96 | 81 | 145 | 48.0 | 22.4 | 35.0 | 10-24UNC |
1/2" | 32.0 | 114 | 83 | 145 | 57.0 | 22.4 | 38.1 | 1/4-20UNC |
2" | 38.1 | 142 | 96 | 204 | 71.0 | 22.4 | 38.1 | 1/4-20UNC |
不锈钢阀门产品尺寸
