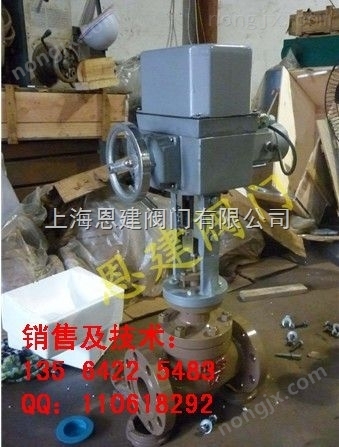

ZAZP电动单座调节阀
ZAZP型电动调节阀由电动执行机构与各种的阀体（单座）组配而成，而具备了各种阀的特点。电动调节阀以单相交流220V电源为动力，接受统一的标准电信号0-10mADC或4-20mADC，自动的控制阀门开度，达到对工作流量、压力、温度、液位等参数的自动控制，是生产过程自动调节的组成之一。广泛用于电力、冶金、轻工、食品、石油、化工等工业的自动控制中。 |
规格与技术参数 公称通径DN(mm) | 3/4” | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 额定流量
系数kv | 单座 | P | 0.08～0.8 | 1.2～5.0 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | | | 双座 | N | | | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | 套筒 | M | | | 15 | | 20 | 30 | | 75 | 115 | | 240 | 350 | | | 公称压力(MPa) | 1.6 4.0 6.0 | 行程(mm) | 10 | 16 | 25 | 40 | 60 | 100 | 电动执行器型号 | DKZ-310/310C | DKZ-410/410C/510/510C | DKZ-510/510C | 信号 | Ⅱ型0-10mA DC Ⅲ型4-20mA DC | 介质温度℃ | -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ | 流量特性 | 直线 百分比 | 可调范围 | 30:1 | 电源电压 | 220VAC 50～60Hz | 作用方式 | 电开式（K） 电闭式（B） | 阀
体
材
质 | 公
称
压
力
(MPa) | 0.6 | | 低温： ZG1Cr18Ni9Ti | 1.6 | 常温：HT200 ZG230-450 | 4.0 | | 低温： ZG1Cr18Ni9Ti | 常温：ZG230-450、ZG1Cr18Ni9Ti | 中温：ZG230-450、ZG1Cr18Ni9Ti | 6.4 | 低温：ZG1Cr18Ni9Ti | 常温：ZG230-450、ZG1Cr18Ni9Ti | 中温：ZG230-450、ZG1Cr18Ni9Ti | 法兰尺寸 | 管连接 | 铸钢法兰按JB77-59，铸铁法兰按JB79-59 | 法兰型式 | 法兰密封型式按JB77-59，其中PN6.0法兰按准糟式
铸钢法兰按光滑式，铸铁法兰按凹式 | 阀芯材质 | 1Cr18Ni9Ti | 上阀盖型式 | 普通式（常温型），热片式（中温型），长劲式（低温式） |
主要技术性能指标
项目 | 指标 | 基本误差％ | ±5.0 | 回差％ | 3.0 | 死区％ | 3.0 | 泄漏量 | 单座阀 | 符合JB/T7387-94 IV级 小于阀的额定容量×10-4 | 双座阀 | 符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3 | 套筒阀 | 符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3 |
允许压差
使用情况 | 阀芯处于流开状态，关闭时阀后压力P2＝0 | 公称通径
DN(mm) | 阀座直径
DN(mm) | 执行机构
有效推力
（N） | 允许压差(sMPa) | 电动直通单座调节阀 | PN1.6(MPa) | PN6.4(MPa) | 3/4 | 3 | 4 | 5 | | | | 6 | 7 | 8 | 20 | 10 | 12 | 15 | 20 | 400,1000,2500 | 公称压力 | 3.8 | 2.7 | 1.7 | 1.0 | 公称压力 | 4.34.3 | 2.5 | 25 | 26 | 400,1000,2500 | 0.5 | 公称压力 | 0.6 | 3.6 | | 32 | 32 | 0.4 | 公称压力 | 0.4 | 2.3 | | 40 | 40 | 400,1000
2500，6400 | 0.7 | 1.0 | 0.7 | 1.5 | | 50 | 50 | 0.5 | 1.0 | 0.5 | 1.0 | | 65 | 66 | 6400，16000 | 1.4 | 1.4 | 80 | 80 | 1.0 | 1.0 | 100 | 100 | 0.6 | 0.6 | 125 | 125 | 6400，16000 | 0.5 | 1.0 | 0.5 | 1.0 | 150 | 150 | 0.3 | 0.7 | 0.3 | 0.7 | 200 | 200 | 0.2 | 0.4 | 0.2 | 0.4 | 250 | 250 | 16000 | 0.3 | 0.3 | 300 | 300 | 0.2 | 0.2 |
注：双座、套筒阀一般可承受≤公称压力，单座调节阀差压可参考上表。
外形尺寸 1、电动单座、双座调节阀 公称通径
DN | A
执行器宽 | B | L | H | H1 | ZAZP单座 | ZAZN双座 | PN1.6 | PN4.0 | PN6.4 | 普通型 | 热片型 | 普通型 | 热片型 | ZAZP | ZAZN | 20 | 230 | 460 | 180 | 185 | 190 | 653 | 804 | / | / | 65 | / | 25 | 185 | 190 | 205 | 665 | 816 | 670 | 937 | 99 | 104 | 32 | 200 | 210 | 220 | 671 | 822 | 673 | 943 | 105 | 107 | 40 | 220 | 230 | 240 | 683 | 834 | 693 | 982 | 116 | 126 | 50 | 230 | 530 | 250 | 255 | 265 | 698 | 849 | 698 | 992 | 131 | 131 | 65 | 275 | 285 | 295 | 789 | 949 | 799 | 1147 | 165 | 175 | 80 | 305 | 310 | 325 | 792 | 952 | 809 | 1177 | 173 | 190 | 100 | 350 | 355 | 370 | 796 | 956 | 821 | 1207 | 177 | 202 | 125 | 260 | 630 | 410 | 425 | 440 | 847 | 1062 | 872 | 1357 | 225 | 250 | 150 | 450 | 460 | 475 | 855 | 1070 | 882 | 1377 | 233 | 260 | 200 | 550 | 560 | 570 | 894 | 1109 | 924 | 1459 | 272 | 302 | 250 | 670 | 660 | 670 | 1156 | 1368 | 1156 | 1368 | 422 | 422 | 300 | 740 | 785 | 800 | 1215 | 1427 | 1215 | 1427 | 484 | 484 |
|
