日本TSUBAKI椿本销齿条 滚销齿轮 KHK齿轮

返回列表页
参  考  价面议
具体成交价以合同协议为准

产品型号

品       牌其他品牌

厂商性质代理商

所  在  地上海市

更新时间:2022-05-10 16:11:43浏览次数:662次

联系我时,请告知来自 农机网

经营模式:代理商

商铺产品:52条

所在地区:上海上海市

联系人:黄广洛 (经理)

产品简介
产品类型 全新 加工定制
生产类型 进口 寿命 10年

上海臻辛机械设备有限公司销齿传动组件
降低旋转与直线驱动成本的方案,椿本销齿传动组件代替齿轮和齿条,是新型驱动组件。组合销子机构的齿轮、齿条和特殊齿形使旋转、直线驱动部的设计更加自由。日本TSUBAKI椿本销齿条 滚销齿轮 KHK齿轮

详细介绍

上海臻辛机械设备有限公司日本TSUBAKI椿本销齿条 滚销齿轮 KHK齿轮

产品照片
  • 降低旋转与直线驱动成本的方案

  • 椿本销齿传动组件代替齿轮和齿条,是新型驱动组件。

  • 组合销子机构的齿轮、齿条和特殊齿形使旋转、直线驱动部的设计更加自由。

  • *安装简单:采用分割分段的方式,安装作业简单。粗略的安装精度也可使用。

  • *传导扭矩大:销齿模块设计留有余地,销齿轮和齿条可保持良好平衡,发挥较大扭矩。

  • *可用于大型装置。:齿轮型可增加分段的数量,对应大型驱动设备。

  • *提供适用于钢铁行业的大型尺寸产品:成本和接线能力超出大型齿轮。

结构

齿轮传动组件,为滚销齿轮和咬合的销齿条(或销轮)组合的传动组件。

直线驱动

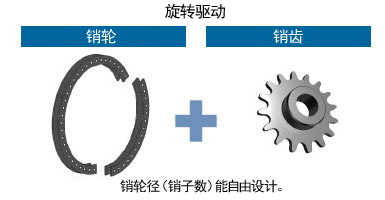

旋转驱动

特点

安装简单,容许粗糙的安装。

  • ・销齿条、销轮滚销使用全中空销,利用孔径安装方便。

通过细分组件的组合,可对应大型设备。

  • ・齿条的话,联结接连面使组件的节距区间保持联结,能进行长直线驱动。

  • ・大型机用的销轮为细分装配,可对应大直径销轮。

与链条方式相比,传递能力更大,型号更小。

销轮

结构

销齿具有特殊齿形,可与滚子连续顺畅地咬合。
齿部进行硬化处理,提高强度和磨损强度。

结构

滚销齿轮专用齿形

销齿的齿形,采用近似渐开线曲线形状,为本公司形状,使销轮和齿条能顺利地咬合传动,进一步提高强度。

滚销齿轮专用齿形

型号示例 (直线驱动的场合)

销架


PDU050-SPA080P-R

系列型号


销架


全部销子数

规格
无代号:钢制类型标准规格
R:钢制类型高防锈规格
S:不锈钢类型标准规格

驱动方式
S:直线驱动

安装方式
F:水平安装 (平板形)
A:垂直安装(直角形)

销齿


PDU050-SGB014T-R

系列型号


销齿


齿数

规格
无代号:钢制类型标准规格
R:钢制类型高防锈规格
S:不锈钢类型标准规格

驱动方式
S:直线驱动

销齿形式
B:单轮毂型
C:双轮毂型


型号示例 (回转驱动的场合)

销轮


・全周的场合

PDU070-GPF300P-R

系列型号


销轮


全部销子数

规格
无代号:钢制类型标准规格
R:钢制类型高防锈规格
S:不锈钢类型标准规格

驱动方式
G:外接回转驱动
N:内接回转驱动

安装方式
F:水平安装 (平板形)


・仅圆周一部分(小于360°)的场合

PDU070-GPF300P090P-R

系列型号


销轮


全部销子数

必要的销子数

规格
无代号:钢制类型标准规格
R:钢制类型高防锈规格
S:不锈钢类型标准规格

驱动方式
G:外接回转驱动
N:内接回转驱动

安装方式
F:水平安装 (平板形)

销齿


PDU070-GGC017T300P-R

系列型号


销齿


齿数

销齿轮全部销子数

规格
无代号:钢制类型标准规格
R:钢制类型高防锈规格
S:不锈钢类型标准规格

驱动方式
G:外接回转驱动
N:内接回转驱动

销齿形式
B:单轮毂型
C:双轮毂型


规格

销齿传动组件提供钢制和不锈钢类型,请根据使用环境选择。

标准规格一览
系列型号节距
mm
容许接线负荷 kN
钢制类型不锈钢类型
PDU020204.70.8
PDU022227.71.1
PDU0303012.81.9
PDU0353519.52.6
PDU0404027.34.1
PDU0505031.75.1
PDU0555552.97.0
PDU0707060.79.9
PDU0808071.512.0
PDU0909098.916.8
PDU120120122.5---
PDU150150240---
PDU180180347---
PDU240240525---
※销齿轮的节距为圆弧形。
※容许接线负荷根据规格,使用条件下降。

钢制类型不锈钢类型
使用速度接线速度:50m/min
使用环境室内(不淋雨或水)腐蚀环境
使用温度‐10℃~150℃‐20℃~400℃
材质框架轧钢奥氏体不锈钢
套筒合金钢析出硬化处理不锈钢
滚辊合金钢奥氏体不锈钢
销齿碳素钢(齿端硬化规格)奥氏体不锈钢
背隙(参考值)和中心间距离精度
系列型号钢制类型不锈钢类型
背隙
mm
中心间距离精度
mm
背隙
mm
中心间距离精度
mm
PDU0200.26~0.47±0.250.26~0.47±0.25
PDU0220.32~0.57±0.30.32~0.57±0.3
PDU0300.32~0.66±0.40.32~0.67±0.4
PDU0350.33~0.88±0.50.33~0.88±0.5
PDU0400.41~0.86±0.60.41~0.86±0.6
PDU0500.53~0.98±0.70.53~1.08±0.7
PDU0550.61~1.06±0.750.61~1.26±0.75
PDU0700.86~1.24±0.90.86~1.61±0.9
PDU0800.89~1.20±10.89~1.74±1
PDU0900.97~1.42±1.20.97~1.92±1.2
PDU1201.30~1.57±1.6------
PDU1501.63~1.96±2------
PDU1801.95~2.36±2.4------
PDU2402.60~3.14±3.2------
※上述背隙量为计算值,非保证值。销齿传动组件的背隙量因销齿的磨损而变动。

高防锈规格

实施特殊表面处理,提高了耐腐蚀性。
各个零件进行的防锈处理,用于室外,水边,海边等腐蚀性环境时可发挥高度的防锈能力。

・使用例:立体停车场,大型搬运台车,铸造生产线,水门等。
・容许接线负荷与标准系列相同,可选择与标准系列相同的尺寸。
・订购生产品

高防锈规格

弹性类型

与以往的产品相比,扩大了中心之间的距离公差,销齿条/销滚轮与销齿轮之间有较宽的间隙。
不仅对安装精度要求高的装置有效,对在运行过程中因热膨胀等原因导致安装位置发生变化时也有效。

・使用例:窑烘干机和土木工程机械。
・容许接线负荷低于标准系列,选型时请参照说明页。
・订购生产品

特殊背隙规格 (与标准的容许接线负荷不同。)

大背隙规格

 增大背隙可使安装更容易。


小背隙规格

 可缩小背隙。(标准背隙的2/3. 对应型号:PDU020~PDU120)


润滑

使用前,所有的滚子外周面请涂布极压润滑脂。销齿轮/销齿条的滚子内面已涂布润滑脂。
无法使用润滑脂的场合,如水中或130℃以上的高温环境,请咨询敝公司。

安装方法

销轮,销齿条平行形


使用中空销,可利用螺栓将侧面固定于配合装置。
安装时,凸部面设置限位销或导向可用来定位。

销齿条角钢形


用联结的孔子,角钢形的销齿条能固定脚面在对方装置螺栓。

详细信息

销轮销齿条齿轮的详细信息,请参考下述链接。

日本TSUBAKI椿本销齿条 滚销齿轮 KHK齿轮
