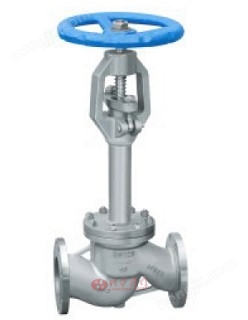

低温截止阀
 |  |
|---|---|
| 低温截止阀 | 低温截止阀 |
■ 产品概述
川沪阀门生产的低温截止阀，采用低温钢和不锈钢材质，可以耐受低温-20至-196℃的低温，，适用于空分、槽罐车等场合中使用，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的控制系统中用于开关。
低温截止阀特点：
结构紧凑，刚性好，通道流畅
防外漏填料函设计
可靠的上密封结构设计
轻松的扭矩传递结构
螺纹阀座、焊接阀座、堆焊民座多层阀座结构
颈部加长装置
■ 基本参数
| 设计标准 | JB/T7749-95，BS1873，JIS B2071，JIS B2081 |
|---|---|
| 公称通径 | DN15-600mm（1/2-24） |
| 公称压力 | PN16-PN150（150LB-900LB） |
| 连接标准 | GB/T 9113.HG 20592，SH 3406，GB/T 12224 |
| 材质范围 | 低温钢、不锈钢 |
| 密封材质 | 不锈钢、硬质合金 |
| 操作方式 | 手轮、齿轮传动、电动 |
| 温度范围 | -196-350℃ |
| 适用介质 | 乙烯、丙烯、液化天然气等 |
■ 主要外形及连接尺寸
低温截止阀外型尺寸图
 |
|---|
低温截止阀J41H-150 2"~8"连接尺寸
| NPS | DN | L | D | D1 | D2 | b | f | Z-d | W | H | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| -46℃ | -101℃ | -196℃ | ||||||||||
| 2 | 50 | 203 | 150 | 120.7 | 92.1 | 19.5 | 2 | 4-19 | 180 | 466 | 486 | S26 |
| 3 | 80 | 241 | 190 | 152.4 | 127 | 24.3 | 2 | 4-19 | 280 | 541 | 571 | 611 |
| 4 | 100 | 292 | 230 | 190.5 | 157.2 | 24.3 | 2 | 8-19 | 280 | 630 | 660 | 700 |
| 5 | 125 | 330 | 255 | 215.9 | 185.7 | 24.3 | 2 | 8-23 | 360 | 668 | 698 | 738 |
| 6 | 150 | 356 | 280 | 241.3 | 215.9 | 25.9 | 2 | 8.22 | 360 | 796 | 626 | 876 |
| 8 | 200 | 495 | 345 | 296.S | 269.9 | 29 | 2 | 8-22 | 450 | 600 | 630 | 880 |
低温截止阀J41H-300 2"~8"连接尺寸
| NPS | DN | L | D | D1 | D2 | b | f | Z-d | W | H | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| -46℃ | -101℃ | -196℃ | ||||||||||
| 2 | 50 | 267 | 165 | 127 | 92.1 | 22.7 | 2 | 8-19 | 200 | 516 | 56 | 576 |
| 3 | 80 | 318 | 210 | 166.3 | 127 | 29 | 2 | 8-22 | 280 | 590 | 620 | 60 |
| 4 | 100 | 356 | 255 | 200 | 157.2 | 32.2 | 2 | S-Z2 | 320 | 720 | 750 | 790 |
| 5 | 125 | 400 | 280 | 235 | 185.7 | 35.4 | 2 | 8-22 | 350 | 750 | 780 | 80 |
| 6 | 150 | 444 | 320 | 269.9 | 215.9 | 37 | 2 | 12-22 | 500 | 951 | 660 | 930 |
| 8 | 200 | 559 | 380 | 330.2 | 2699 | 417 | 2 | 12-25 | 500 | 890 | 920 | 970 |
低温截止阀J41H-600 2"~8"连接尺寸
| NPS | DN | L | D | D1 | D2 | b | f | Z-d | W | H | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| -46℃ | -101℃ | -196℃ | ||||||||||
| 2 | 50 | 292 | 165 | 127 | 92.1 | 32.4 | 7 | 8-19 | 240 | 550 | 57Q | 610 |
| 3 | 80 | 356 | 210 | 166.3 | 127 | 36.8 | 7 | 8-2 | 280 | 653 | 68 | 723 |
| 4 | 100 | 432 | 275 | 215. | 157.2 | 451 | 7 | 8-25 | 360 | 752 | 782 | 822 |
| 6 | 150 | 55 | 355 | 292.1 | 215. | 54.7 | 7 | 12-29 | 500 | 920 | 870 | 1020 |
| 6 | 200 | 660 | 420 | 349.2 | 269.9 | 62.6 | 7 | 12-32 | 550 | 1067 | 1097 | 1147 |
